正航儀器介紹金屬維氏硬度試驗方法
1 試驗原理

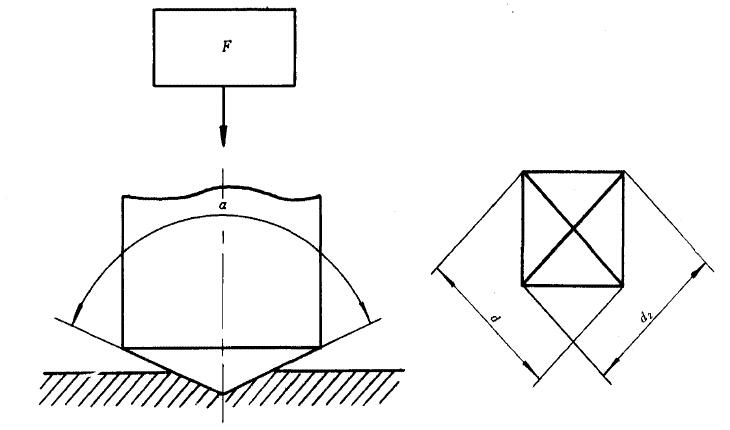

將一個相對面夾角為136度的正四棱錐體金剛石壓頭以選定的試驗力壓人試樣表面，經(jīng)規(guī)定保持時間后，卸除試驗力，測量壓痕兩對角線長度。見下圖。


維氏硬度值是試驗力除以壓痕表面積所得的商。計算公式見表1。



2.2 維氏硬度用符號HV 表示， HV 前面為硬度值， HV 后面按以下順序用數(shù)值表示試驗條件:a. 試驗力;
b. 試驗力保持時間(1 0:-15 s 不標注)。
例如:
640HV 30 表示用30kgf (294.2N) 試驗力保持10 - 155測定的推氏硬度假為640。
640HV30/20表示用30kgf (294.2N) 試驗力保樣205測定的維氏硬度值為640。3 試驗儀器
3.1 維氏便度計、壓頭皮壓痕測量裝置應(yīng)符合附錄A (補充件)規(guī)定。
3.2 在每次更換壓頭、試臺戒支座后皮大批試樣試驗前，應(yīng)按JJG 151-83 ((維氏硬度計檢定規(guī)程》
對硬度計進行日常槍禹。
3.3 用「槍ff.硬度計的標準硬度塊應(yīng)符合JJ G 148-83 ((工等標準維氏硬度塊定度規(guī)程》的要求。
3.4 硬度計應(yīng)由同家計量部門定期檢定。
4.試樣
4.1 式樣的試驗面一般為光滑平面，不應(yīng)有氧化皮及外來污物。試驗面光潔度必須保證壓根對角線能地測堆，般不應(yīng)低于氣9。
4.2 在i式樣的制備過程中，應(yīng)盡量臟免由于受熱、冷加工等對試樣表面硬度的影響。
4.3 ì式樣或試驗以的摩度至少應(yīng)為壓痕對角線平均長度的1. 5 倍(見附錄B) 。試驗后，試樣背面不印出現(xiàn)可見變形瑯跡.5 試驗
5.1 試驗血般在10-35'C 溫度下逃行。對溫度布較嚴要求的試臉，應(yīng)控制在23 土5 'C 之內(nèi)。

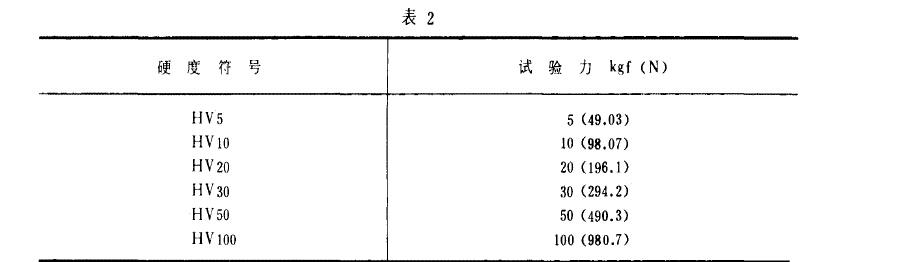

5.2 一般應(yīng)改用表2 中規(guī)定的試驗力進行試驗。

5.3 試樣支撐面、壓頭表面及試合應(yīng)清潔。試樣應(yīng)穩(wěn)固地放置于試臺上，保證正在試驗過程中不發(fā)生移位和撓曲。
5.4 應(yīng)均勻平穩(wěn)地施加試驗力，不得有沖擊和震動。試驗力作用方向應(yīng)與試驗面垂直。
5.5 施加試驗力的時間為2-8s。對黑色金屬，試馳力保持時間一般為10-15s ，對有色金屬為
30 士2s。如另有要求，保件時間可以延長，真偏差為士2s。
5.6 對黑色金屬，兩相鄰壓痕中心間距或任一壓痕中心試樣邊緣距離應(yīng)不小于壓痕對角線平均
值的2.5倍對有色金屬，上述距離應(yīng)不小于壓痕對角線平均值的5倍。
5.7 卸力試驗拉力后，測量壓痕兩對角線長度，兩對角線長度之差不應(yīng)超過短對角線長度的2% 。各向異性明顯的材料可不受此限制，但應(yīng)在有關(guān)標準中規(guī)定。
5.8用壓痕對角錢平均的計算或在附錄D中查得維氏硬度俏。
